Manitoba M12UV
Sale
625 900 руб.
Нет в наличии
Информация покупателю:
Дополнительную информацию о товаре уточняйте у наших консультантов
+7 (495) 380-40-22

Схема Manitoba M12UV состоит из следующих компонентов:



  1. Центральный модуль M12UV
  2. Внешний микрокарбоновый фильтр
  3. Активные форсунки
  4. Пульт управления
  5. Армированная трубка высокого давления
  6. Модуль умягчения ( при необходимости)
  7. Зональный контроллер

Центральный модуль Buhler-AHS M12UV manitoba_ M12UV.jpg
Manitoba 12 UV – это основной блок, сердце системы. Включает в себя ультрафиолетовый обеззараживатель, насосную станцию, гидравлику, блок глубокой фильтрации входящей воды, автоматику и сенсоры. Основная его задача в подготовке поступающей воды, сохранении необходимого уровня давления в гидравлической линии и обеспечении автономной работы и безопасности. Подключается система к водопроводу, канализации (дренаж) и входу - выходу кольцевой магистрали высокого давления. Также имеет соединение с модулем умягчения (опция), зональным контроллером и блоком питания. Данная система увлажнения адиабатического типа, то есть увлажнение достигается без использования нагревательного элемента, что создаёт условия не только для максимальной энергоэффективности, но и сводит до минимума обслуживание Дополнительным преимуществом отсутствия нагревательного элемента является отсутствие накипи и исключение размножения микроорганизмов (включая легионеллы) в воздуховодах вентиляции. Вода распыляется из форсунок под давлением в 70-80 бар и образует что-то похожее на аэрозоль, который, мгновенно испаряясь, насыщает помещение влагой. Данные системы увлажнения могут использоваться на объектах любого назначения, где имеет место увлажнение, будь то система офисных помещений, музей, частный дом, квартира и т.д. Каждая из систем оснащаются предварительными фильтрами, которые защищают систему фильтруя поступающую воду из водопровода. Вода распыляется после многоступенчатой очистки и не образует налета и разводов на мебели и других элементах интерьера. Многоуровневая фильтрация входящей воды позволяет блокировать попадание в систему содержащихся в ней минералов, вирусов, бактерий, грибков и водорослей. Все агрегаты, в большинстве случаев, для удобства устанавливаются в подсобных помещениях; водопроводные шланги и форсунки – в стене или за потолком (реже в монтажных коробах), где остаются максимально незаметными. Отдельные регуляторы влажности (пульты управления) позволяют устанавливать независимое значение влажности в каждой зоне, а система в дальнейшем будет его поддерживать автоматически.


Мы монтируем три разновидности систем увлажнения компании Buhler-AHS. Главные их отличия – это производительность (литр/час) и число обслуживаемых зон увлажнения.  Данные системы являются модульными и собираются индивидуально под нужды и пожелания клиента.
- Buhler-AHS Playgreen 6 (PG6UV)
- Buhler-AHS Playgreen 12 UV (PG12UV)
- Buhler-AHS Manitoba 12 UV (M12UV)

Основные преимущества системы:
На магистраль вода подаётся в стерильном виде на уровне «бидистиллят».
Такая степень очистки достигается благодаря системе фильтрации: угольному фильтру, механическому, фильтру обратного осмоса, станции умягчения (которая устанавливается при необходимости) и интегрированной системе деионизации.
Пропускная способность форсунки, в пересчёте на квадратные метры, колеблется от 10 до 150 м2 в зависимости от её типа.

Технические параметры
Производительность - 12 - 17 л/час
Количество зон регулирования до 10 (12 форсунок)
Рекомендованная площадь до 600 м2
Давление в магистрали – 70 бар
Ширина – 600 мм, глубина 400 мм, высота – 330 мм
Непрерывное ультрафиолетовое фотокаталитическое обеззараживание


Внешний микрокарбоновый фильтрMCF-170.jpg
Фильтрирующий элемент, предназначенный для удаления из входящей воды хлора, механических частиц и различных загрязнений с целью протекции и гарантии долговременной работы модуля M12UV.
  - Функция микрофильтрации
  - Удерживает до 170 тысяч литров хлора
  - Простая смена фильтра

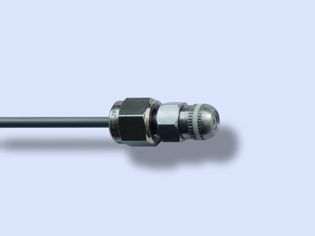

Активные форсункиatomizer_AN1.jpg
Сложные распылители, на которые поступает сигнал об открытии электромагнитного клапана от зонального контроллера, что управляет подачей воды независимо для каждой из зон.
  - Титановый фильтр - 20 мкм
  - Тихая работа
  - Антикапельный клапан
  - Долговечная рубиновая вставка
  - Скрытая инсталляция

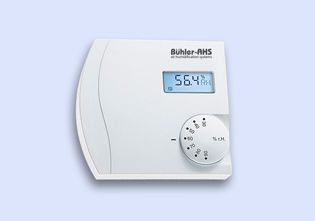

Пульт управления hs1.jpg
Пульт управления – имеет встроенный точный гигростат электронного типа, на нём устанавливается уровень влажности, необходимый для создания комфортной среды. На дисплее гигростата отражён текущий и установленный уровень влажности, который система будет поддерживать.






Максимальный гигростатmhs1.jpg
Максимальный гигростат – устройство контроля влажности, на случай сбоя и переувлажнения помещений. Имеет простое механическое устройство, что гарантирует максимальную надёжность.





Модуль умягчения
sm1.jpgОсобенность: требуется установка фильтрации FS1.
Установка модуля умягчения необходима в случае, когда жёсткость входящей воды превышает нормальную для продолжительной работы системы, а суммарная производительность всех форсунок системы превышает 9 л/час. Жёсткость питающей воды не должна превышать 5 мг-экв/литр. В модуле умягчения используется специальная ионообменная смола, которая устраняет ионы кальция и магния содержащиеся в жёсткой воде.






Зональный контроллер MZC10.jpg
На зональный контроллер поступают импульсы с пультов управления из каждой из зон, а он, в свою очередь, регламентирует работу центрального модуля и распылителей каждой зоны. Также, находясь в «ожидании» регулярно промывает форсунки.






Плюсы системы увлажнения Buhler-AHS:
Наивысшая энергоэффективность. Низкое энергопотребление обусловлено отсутствием потребности подогрева воды;
Минимальные риски поломки так как система сравнительно проста и максимально эффективна на фоне других способов увлажнения;
Гигиеничность и предотвращение размножения микроорганизмов, включая легионеллы
Мультизональность системы;
Подавление пыли;
Эффект адиабатического охлаждения и эффект свежести;
Автоматизация работы системы;
Допускается значительное удаление центрального блока от увлажняемых помещений;
Не требовательна в обслуживании;
Отсутствие белого налёта;
Возможность прокладки трасс даже после финальной стадии формирования интерьера;
Возможность интеграции в систему умного дома;
Скрытая установка. Маленькие форсунки практически неслышны и незаметны.

Недостатками системы можно считать разве что:
Довольно высокую стоимость
Необходимость специализированного монтажа и обслуживания
К центральному блоку необходимо подводить воду и электропитание
Центральный блок лучше расположить в подсобном помещении или санузле


Наши работы



Страна происхождения
Канада
Страна производитель
Канада
Срок гарантии, мес
12
Производительность, л/сут
288
Рекомендуемая площадь установки, м2
600
Потребляемая мощность, кВт
0,3
Габариты, мм
600х400х330
Напряжение, В-Ф-Гц
220-1-50
Производитель
Buhler-AHS
