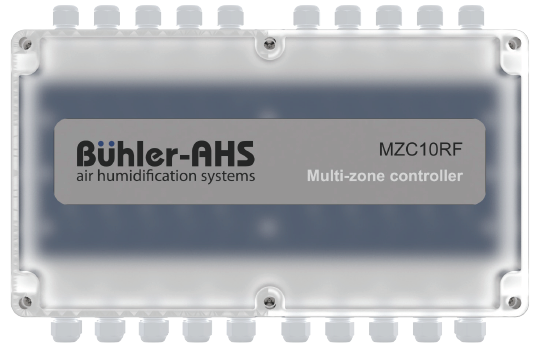

Зональный контроллер получает запрос на увлажнение от пультов управления, регулирует
работу центрального модуля M12UV и форсунок увлажнения для каждой зоны отдельно. Кроме
того, MZC10RF получает сигнал статуса M12UV и передает его на систему диспетчеризации.
Обеспечивает открытие всех форсунок во время промывки. В качестве подключенных (в любом
порядке!) к MZC10RF пультов управления могут выступать как проводные пульты HS1, так и
беспроводные Boson и Shadow, для работы с которыми в слот соответствующей зоны должны
быть вставлены радиоприемные платы RF Receiver (подробнее – в разделе 3.11).

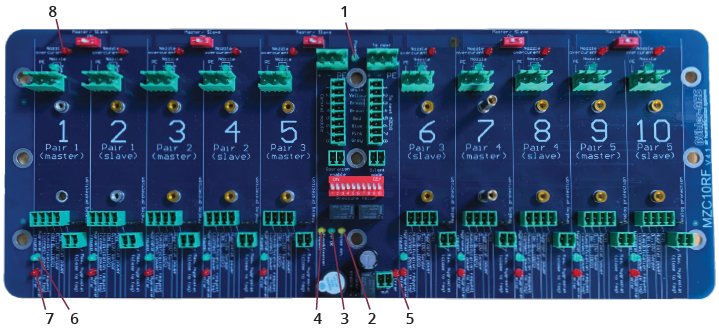

1. Power – индикатор питания (зеленый светодиод).
2. Rinse ext. – индикатор запроса продувки форсунок от центрального модуля (желтый светодиод).
3. HP OK – индикатор готовности центрального модуля к распылению (зеленый светодиод).
4. Humidification request – индикатор запроса на увлажнение от зонального контроллера к
центральному модулю (желтый светодиод).
5. Error – ошибка в работе системы (мигание с переменными интервалами) или режим сервисной
промывки (равномерно мигающий красный светодиод). Дублирует индикатор "Error"
центрального модуля.
6. Hygrostat request – индикатор запроса на увлажение от пульта управления данной зоны (зеленый
светодиод).
7. Hygrostat error – индикатор срабатывания аналоговой защиты в данной зоне (красной светодиод).
8. Nozzle overcurrent – индикатор превышения потребления тока форсунками данной зоны (красный
светодиод). На 1 канал разрешено подключать параллельно не более 3-х форсунок.
